3D AOI / 3D الفحص البصري الآلي

وصف

تتميز سلسلة AOI-Cube ثلاثية الأبعاد بتقنية تحديد المواقع المتطورة وخوارزميات تحليل الميزات المتقدمة، مما يجعلها مثالية لعمليات الفحص عالية السرعة وعالية الدقة لمكونات SMT في عملية ما قبل التدفق وما بعد التدفق SMT. تعمل سلسلة المكعبات على إزالة بقع الظل العمياء وتلتقط بدقة أشكال المكونات ثلاثية الأبعاد للحصول على أفضل النتائج من خلال تقنية العرض متعددة الأطراف المتطورة.

سمات

تجمع الخوارزمية الغنية بين خوارزميات الميزات ثلاثية الأبعاد والألوان لتحسين معدل اكتشاف العيوب.
طرق تحديد المواقع المتعددة لتحديد موقع المكون بدقة. يمكنك التعويض بذكاء عن تشوه اللوحة واكتشاف العيوب في المكونات السوداء على السبورة.
يتكيف مع ألوان مختلفة من ثنائي الفينيل متعدد الكلور، ويكتشف بشكل فعال كلاً من اللوحات السوداء والبيضاء.
تضمن المنصة الرخامية، والمحرك المزدوج، وبطاقة التحكم في الحركة سرعة فحص رائدة في الصناعة.
يمكن لتقنية إعادة البناء ثلاثية الأبعاد فائقة المدى قياس المكونات التي يصل ارتفاعها إلى 35 مم.
مزيج قوي من برنامج الفحص ثلاثي النقاط وتحليل بيانات SPC بسرعة
يحدد السبب الجذري للعيوب.
حل المصنع الذكي: تحقيق المراقبة عن بعد في الوقت الفعلي لبيانات الإنتاج والإدارة المركزية لخطوط إنتاج متعددة، مما يؤدي إلى تحسين جودة العملية وزيادة إنتاجية الإنتاج.
التبديل التلقائي للبرنامج من خلال مسح الباركود: يعد الضبط التلقائي للعرض ميزة قياسية ويتم تحقيقه بمجرد قراءة الرمز الشريطي لثنائي الفينيل متعدد الكلور، كما أنه يدعم أمر MES.
تسمح وظيفة إنذار SPC بمراقبة جودة الإنتاج في الوقت الفعلي، وتوفير ردود الفعل في الوقت المناسب في حالة حدوث موقف غير طبيعي. وهذا يساعد على منع العيوب من الاستمرار خلال العملية وتكبد التكاليف.
العيوب الرئيسية مضمونة.

مواصفات الآلة

نموذج		مكعب	مكعب-د	مكعب-XL
نظام الصور	آلة تصوير	كامرا صناعية 12MP
	دقة	15μm	12μm	10μm
	مجال الرؤية	60*45 ملم (12 ميجابكسل، 15 ميكرومتر)
	إضاءة	4 ألوان على شكل حلقة LED

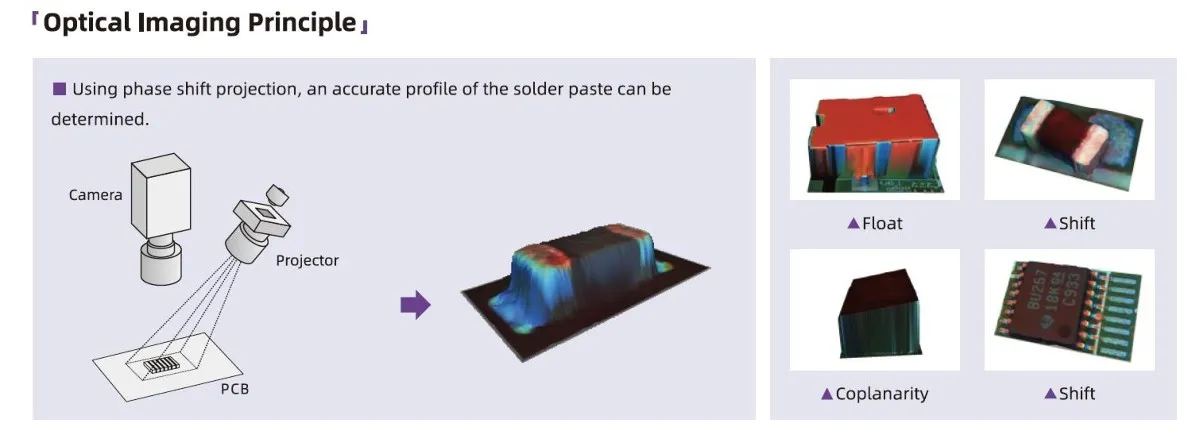

	طريقة قياس الارتفاع	4-طريقة العرض
هيكل الحركة	حركة X/Y	أجهزة التيار المتردد (محرك مزدوج)
	منصة	الجرانيت
	تعديل العرض	تلقائي
	نوع النقل	حزام
	اتجاه تحميل اللوحة	من L إلى R أو R إلى L
	السكك الحديدية الثابتة	حارة واحدة: السكك الحديدية الثابتة الأولى؛ المسار المزدوج: السكك الحديدية الثابتة الأولى والثالثة أو الأولى والرابعة
تكوين الأجهزة	نظام التشغيل	ويندوز 10
	تواصل	إيثرنت، سميما
	قوة	مرحلة واحدة 220 فولت، 50/60 هرتز، 5 أمبير
	متطلبات الهواء	٪7b٪7b0٪7d٪7d.٪7b٪7b1٪7d٪7d.6Mpa
	ارتفاع الناقل	900 ± 20 ملم
	الحجم الكلي	1140 مم * 1360 * 1620 مم		131013601620 مللي متر
	وزن المعدات	1100 كجم	1150 كجم	1300 كجم
حجم ثنائي الفينيل متعدد الكلور	مقاس	5060-510510 ملم	حارة واحدة: 5060-510560 ملم حارة مزدوجة: 5060-510560 ملم	5080-650610 ملم
	سماكة	أقل من أو يساوي 6.0ملم
	تزييفها	± 3 مم
	تخليص المكونات	الخلوص العلوي 25-50 ملم قابل للتعديل، الخلوص السفلي 45 ملم
	حافة لقط	3 ملم
	وزن ثنائي الفينيل متعدد الكلور	أقل من أو يساوي 3 كجم
فئات التفتيش	عنصر	مكون خاطئ، مفقود، قطبية، تحول، عكسي، تلف، بن رصاص IC، رصاص IC مرفوع، مادة غريبة، تعويم، مستوي مشترك، شاهد القبر، إلخ.
	لحام مفصل	لا يوجد لحام، لحام غير كافي، لحام مفتوح، لحام زائد، جسر لحام، كرة لحام، إلخ.
	حجم المكون	الشريحة: 03015 وما فوق،: LSI: مسافة 0.3 مم وما فوق؛ أخرى: مكون الشكل الغريب
	نطاق قابل للقياس	35 ملم (15 ميكرومتر)
	دقة الارتفاع	0.3715μm
	سرعة التفتيش	450 مللي ثانية/مجال الرؤية
